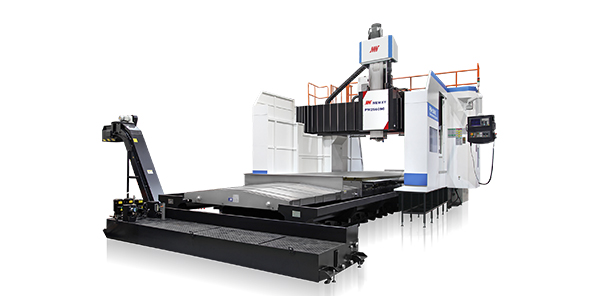

【产品概览】 本机床采用龙门框架固定,工作台在床身上移动(X轴)主轴箱在滑鞍上移动(Z轴),滑鞍连同主轴箱在横梁上移动(Y轴)的结构,主轴箱采用方滑枕结构,经两级齿轮箱变...
本机床采用龙门框架固定,工作台在床身上移动(X轴),主轴箱在滑鞍上移动(Z轴),滑鞍连同主轴箱在横梁上移动(Y轴)的结构,主轴箱采用方滑枕结构,经两级齿轮箱变速,满足低速恒扭矩和高速恒功率切削需要。主要以加工黑色和有色金属中小型复杂零件为对象,适用于民用航空、汽车、能源、信息、模具等行业的零件加工。 |
![]() |
轮胎模 |
![]() |
缸体 |
![]() |
固定架 |
![]() |
飞机机身零部件 |
![]() |
![]() |
|
01、高刚性整体结构设计 各部件结构经有限元分析,加工精度高,性能稳定。 |
02、床身导轨 进口滚柱直线导轨,双导轨和四导轨床身结构,刚性高,动态性能好。 |
|
![]() |
![]() |
|
03、横梁导轨 大跨距铸铁镶钢阶梯导轨,抗弯抗扭能力俱佳;增加导轨滚轮卸荷装置,切削刚性好,加工精度稳定。 |
04、主变速 ZF齿轮箱和自制齿轮箱组合结构,有效提高主轴输出扭矩,适合于重切削。 |
项目 |
单位 |
PM2030HZ |
PM2040HZ |
PM2060HZ |
PM2080HZ |
PM2540HZ |
PM2560HZ |
PM2580HZ |
PM25100HZ |
PM3040HZ |
PM3080HZ |
PM3080HZ |
PM30100HZ |
PM30120HZ |
PM30140HZ |
PM2560SC |
PM2580SC |
PM25100SC |
PM3040SC |
PM3060SC |
PM3080SC |
PM30100SC |
PM30120SC |
PM30140SC |
工作台宽度 |
mm |
2000 |
2500 |
3000 |
2500 |
3000 |
||||||||||||||||||
工作台长度 |
mm |
3000 |
4000 |
6000 |
8000 |
400 |
6000 |
8000 |
10000 |
4000 |
6000 |
8000 |
10000 |
12000 |
14000 |
6000 |
8000 |
10000 |
4000 |
6000 |
8000 |
10000 |
12000 |
14000 |
工作台行程(X轴) |
mm |
3200 |
4200 |
6200 |
8500 |
4200 |
6200 |
8500 |
10500 |
4200 |
6200 |
8200 |
10500 |
12500 |
14500 |
6200 |
8200 |
10500 |
4200 |
6200 |
8500 |
12500 |
125000 |
14500 |
滑鞍行程(Y轴) |
mm |
3200 |
3200 |
3700[4200] |
4200[4600] |
3700[4200] |
4200[4600] |
|||||||||||||||||
滑枕行程(Z轴) |
mm |
1000[1250] |
1000[1250] |
1250 |
1250[1500] |
1250[1500] |
||||||||||||||||||
两立柱之间距离 |
mm |
2800[3200] |
2800[3200] |
3300[3800] |
3800[4200] |
3300[3800] |
3800[4200] |
|||||||||||||||||
转速范围 |
r/min |
40~3500 |
40~3500 |
40~3500 |
40~2500 |
3800[4200] |
||||||||||||||||||
最大输出扭矩 |
N.m |
1120/1320 |
1120/1320 |
1120/1320 |
1993/2458 |
1993/2548 |
||||||||||||||||||
主轴电机功率 |
kW |
22/26 |
22/26 |
22/26 |
30/37 |
30/37 |
